Основные функциональные возможности
В этом разделе представлен обзор новых опций и усовершенствований, связанных с основными функциями Micromine Geobank.
Пользовательский интерфейс
Улучшенная конфигурация локальной сети
В конфигурацию локальных сеток в Редакторе систем координат внесены следующие дополнения и улучшения.
- В форму Редактор свойств: Локальная сетка добавлена опция Ориентация локальной сетки – у вас появилась возможность включить настройку градусов по часовой стрелке от истинного севера для локальной сетки.
- Во вкладку Общие добавлен раскрывающийся список Высота – вы можете выбрать датум высоты для локальной сетки – ГЕОИД (по умолчанию) или СФЕРОИД.
- Контрольные точки были перемещены на специальную вкладку для экономии места.
Показать фоновое изображение
Как в конфигурации, так и в ленточном интерфейсе Вида в плане имеется опция Показать фоновое изображение. С ее помощью будут выводиться в просмотр все сохраненные изображения с геопривязкой, настроенные для вида в плане. Для всех подобных изображений можно задать прозрачность.
Обновление менеджера приложений

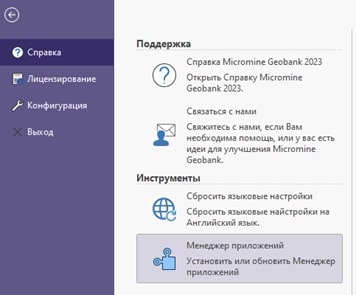

В фоновом режиме (вкладка Файл в ленточном интерфейсе) в разделе Справка – Инструменты добавлена кнопка Установить или обновить Менеджер приложений. Она будет доступна только для пользователей с правами администратора.
Установщики языковых пакетов
Вам предоставляются автономные установщики языковых пакетов, поэтому вы можете выполнить обновление перевода не только тогда, когда становится доступна новая версия программного обеспечения.
Автоматизация
Планировщик заданий – Активные компьютеры
В список компьютеров в Планировщике заданий добавлен флажок Активен. Вы можете помечать компьютер как «неактивный», когда подключение к нему невозможно. Это позволяет избежать задержек и ошибок при попытках подключения.
Администрирование
Папка с изображениями в виде План
В форму Опции добавлены вкладка Вид в плане и папка изображений в виде План. Новую опцию можно использовать, чтобы задать место для папки изображений с геопривязкой, которые будут применяться как фоновые изображения в виде План.
При работе с изображениями с географической привязкой для просмотра в Виде в плане изображения можно организовать в подпапки, которые вы можете указать при настройке Вида в плане. Мы рекомендуем это сделать, если вы работаете с изображениями в нескольких системах координат.
Синхронизация центральной базы данных
В форму Опции добавлены вкладка Синхронизация и параметр Строка подключения. Новая опция используется для настройки соединения с целевой базой данных для функции синхронизации для геологов угольных месторождений.
Определение операции синхронизации применяется при установлении связи с периферийным устройством. Если вы хотите изменить операцию, продублируйте ее, чтобы создать новую версию. После этого подключенные устройства можно отключить от старой версии и подключить к новой.
В процессе синхронизации Micromine Geobank для геологов угольных месторождений (бета-версия) используется платформа Microsoft® Sync.
Возможность скрыть кнопку SQL-запроса
В Менеджер конфигураций | Настройки добавлена новая опция, позволяющая скрыть кнопку SQL-запроса в представлениях данных, если это необходимо сделать по соображениям безопасности. Эта опция доступна для администраторов.
Вид в плане и Вид в разрезе
В этом разделе представлен обзор новых функций и улучшений, связанных с видом в плане и диаграммой корреляции.
Вид в плане

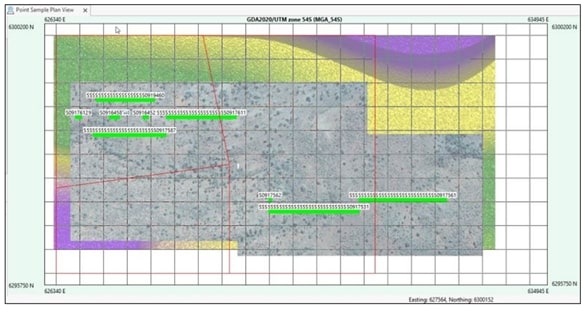

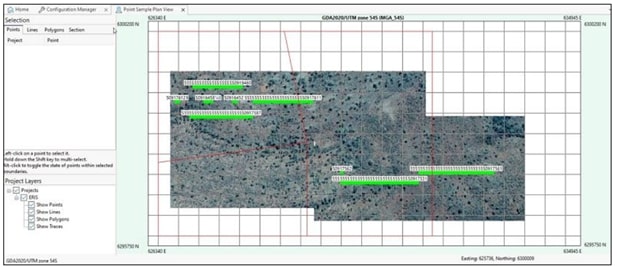

Изображения с геопривязкой в виде План
Добавлена поддержка размещения изображений с географической привязкой на основе области обзора в качестве фона в Вид в плане. Новая функция визуализирует масштабированную и локализованную часть изображения с геопривязкой.
Micromine Geobank просканирует сконфигурированную папку изображений вида в плане (см. Опции) на предмет поддерживаемых форматов файлов с географическими координатами восточного и северного направлений, которые соответствуют виду в плане, и отобразит их в фоне (на заднем плане).
В текущее время поддерживаются следующие типы изображений:
- .tiff , .tif
- .jp2 , .j2k
- .jpg , .jpeg
- .png
Для файлов в формате .jpg, .jpeg и .png требуется файл метаданных с географической привязкой в формате Micromine Origin (.grf) с таким же именем, чтобы они соответствовали восточной и северной ориентациям на виде в плане и выводились в просмотр. Файлы этого типа не будут считаться геопривязанными Micromine Geobank без соответствующего файла .grf.
Micromine Geobank будет использовать одноименный файл .grf для геопривязки файлов .tiff, .tif, .jp2 и .j2k (если такой имеется). Если соответствующий файл .grf не существует, приложение будет использовать метаданные, хранящиеся в самом файле.
В Виде в плане, если вы выбрали опцию Показать фоновые изображения, изображения выбираются путем простого численного сравнения отображаемой области с площадью, охватываемой каждым изображением. Если ваши проекты находятся в зонах нескольких опорных систем координат, задайте папку для каждой из этих систем.
Настройка фонового изображения

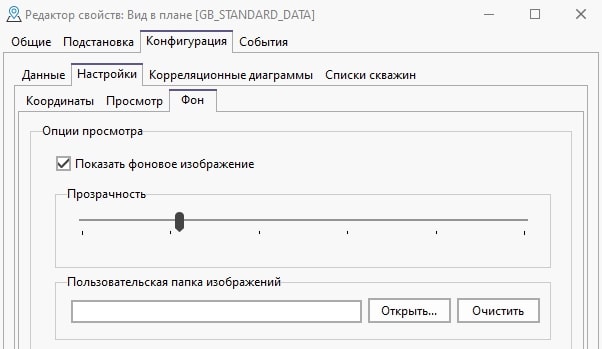

В Редакторе свойств вида в плане на страницу Конфигурация | Настройки добавлена вкладка Фон. Опции во вкладке позволяют задать поведение фоновых изображений для вида в плане. Вы также можете изменить это поведение в меню Фоновое изображение в разделе Инструменты.
Настраиваемая загрузка изображений в виде План
Для оптимизации производительности просмотра в плане используются интеллектуальные алгоритмы. В целях оптимизации производительности извлекаются и выводятся в просмотр только те изображения или их части, которые находятся «в поле зрения», когда пользователь перемещается по изображению. Разрешение настраивается в зависимости от уровня масштабирования.
Поддержка GDAL в виде План
В Micromine Geobank добавлена поддержка формата геопространственных данных GDAL (gdal.org). Приложение использует функцию интерпретации формата GDAL для изображений с географической привязкой в виде План.
Кнопка Обновить

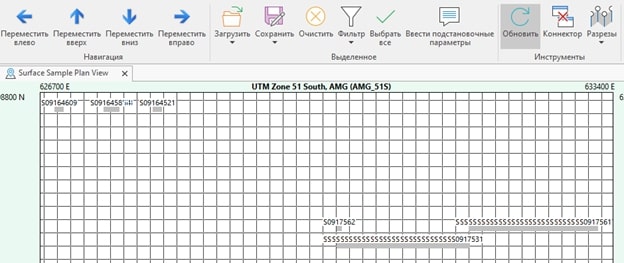

В Вид в плане добавлена кнопка Обновить – теперь скважины, выведенные в просмотр, можно с лёгкостью обновить, если базовые данные изменились, например, были записаны новые строки.
Для пользователей в поле, просматривающих Вид в плане наряду с вводом данных, кнопка Обновить извлекает обновленные данные из базы данных, отражая их в виде План, без повторного ввода подстановочных параметров, если они применяются.
Корреляционные диаграммы
Кнопка Обновить

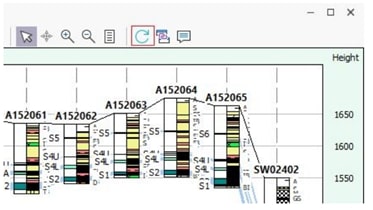

В корреляционные диаграммы добавлена кнопка Обновить – отображаемые разрезы скважин можно легко обновить, если базовые данные изменились, например, были записаны новые строки.
Для пользователей в поле, просматривающих Корреляционную диаграмму наряду с вводом данных, кнопка Обновить извлекает обновленные данные из базы данных, отражая их в Корреляционной диаграмме, без повторного ввода подстановочных параметров, если они применяются.
Опробование
В этом разделе представлен обзор новых функций и улучшений, связанных с модулем Опробование.
Получение данных
Получение в модуле Опробование
Процесс получения данных в модуле Опробования был улучшен: если во время получения встречается новый анализ и определены его метаданные, он автоматически добавляется, еслиактивировано автоматическое создание отправки. При работе без активации этой опции пользователю будет предложено подтвердить добавление.
Модуль Поток
В этом разделе представлен обзор новых функций и улучшений, связанных с модулем Поток.
Модуль Поток
Новый модуль Поток
В Micromine Geobank 23.0 добавлен модуль Поток, совершенно новый упрощенный конструктор форм.
Конструктор объектов Поток предоставляет лист проектирования для администраторов Micromine Geobank для создания визуальных пользовательских интерфейсов, таких как формы и диалоговые окна.
Форма – это настраиваемый объект пользовательского интерфейса, который можно назначить пользователям через профиль для предоставления внешнего интерфейса для таблиц и представлений базы данных.
Конструктор объектов Поток предоставляет опытным пользователям более упрощенный метод создания форм.

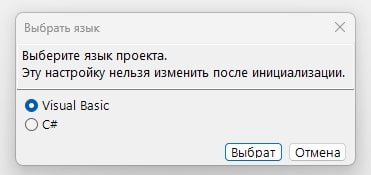

Объекты Поток можно создавать на языках C# или Visual Basic. Вам будет предложено выбрать язык при создании проекта в первый раз. Обратите внимание, что выбранный вами язык для проекта нельзя изменить после инициализации.
Примечание: вы можете одновременно использовать несколько форм в объектах Поток в режиме разработки, однако, в связи с тем, что некоторые внутренние ресурсы являются общими, если в панели Код под Namespace вы видите красное подчеркивание синтаксической ошибки, просто измените Namespace с ‘Flow’ на уникальное имя. Это позволит работать в режиме отладки, а также отображать подсказки при написании скриптов.
Конструктор объектов Поток содержит ряд инструментов, контейнеров и компонентов, которые можно добавлять в визуальные интерфейсы. Все они доступны в панели инструментов, и их можно перемещать в пространство проектирования и на формы.
Свойства каждого элемента управления отображаются и настраиваются в панели Свойства.
Примечание: макет FlowStudio кэшируется в папке:
C:\Users\<username>\AppData\Roaming\MICROMINE\Geobank вместе с другими макетами Micromine Geobank. Если XML-файл макета будет удален, макет Flow Studio сбрасывается до значения по умолчанию.
Элемент управления GbConnection

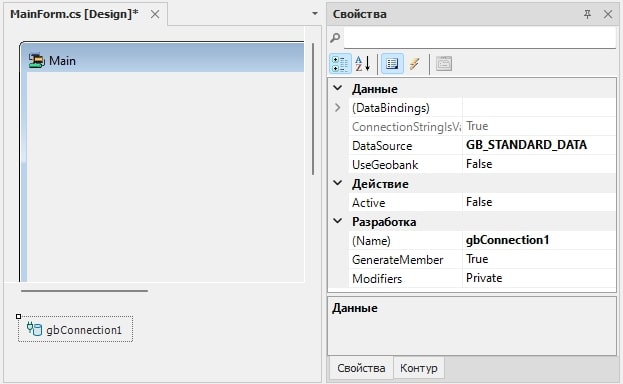

В Конструкторе объектов Поток добавлен элемент управления GbConnection.
Элемент управления GbConnection обеспечивает подключение DataSource к текущей базе данных Geobank, к которой подключен Конструктор объектов Поток. Свойства элемента управления определяют все необходимые привязки данных.
Создание элементов управления данными

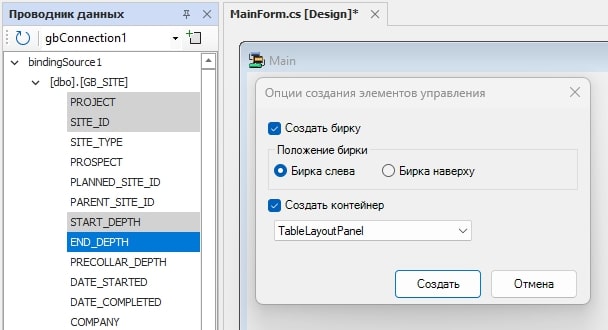

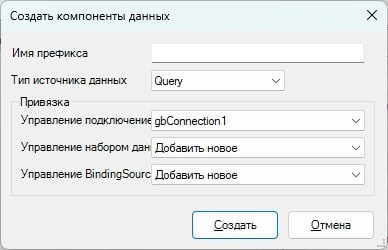

В панель инструментов Конструктора объектов Поток добавлена опция Создать элементы управления данными.
Опция Создать элементы управления данными обеспечивает автоматизированный метод создания необходимых элементов управления данными для запроса, хранимой процедуры или элемента управления таблицей.
Если вы будете использовать инструмент для создания поддерживаемого типа источника данных, Micromine Geobank предоставит необходимые элементы управления данными привязки или разрешит автоматическое создание новых элементов управления для типа источника данных.
Проводник данных
В модуль Поток добавлена панель Проводник данных. В панели Проводник данных перечислены столбцы, доступные в наборах данных, которые вы настроили для формы Поток. Столбцы можно выбирать в панели, а элементы управления можно автоматически создавать и добавлять в форму.
Панель можно просмотреть с помощью функции Просмотр | Проводник данных.
Переименовать файл

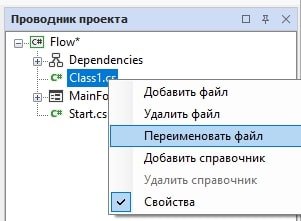

В контекстном меню проводника проекта появилась опция Переименовать файл. Файлы, которые вы добавляете в проект, можно переименовать с помощью меню по правой кнопки мыши.
Примечание: файлы по умолчанию (Start.cs и три файла MainForm*) переименовать нельзя.
Инструменты выбора таблицы

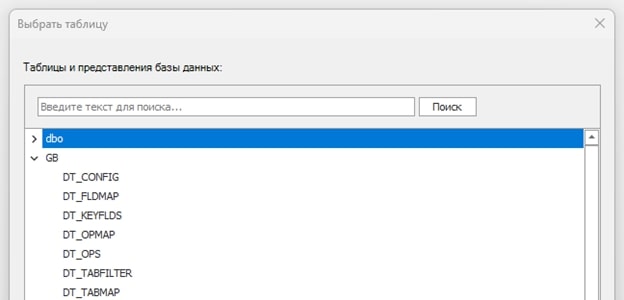

Диалоговое окно Выбрать таблицу в Конструкторе объектов Поток содержит инструменты для поиска и выбора таблиц в ваших базах данных. При отображении таблиц вы можете использовать контекстные меню и функцию поиска для упрощения своей работы.
Вы можете свернуть и развернуть метки префиксов для таблиц, например, dbo, GB и т.д.

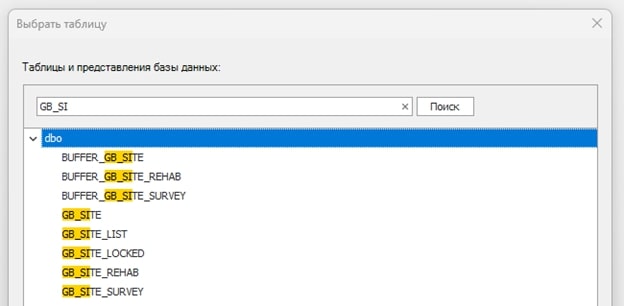

Если вы введете текст для поиска в соответствующее поле, таблицы, отображаемые в диалоговом окне Выбрать таблицу, будут отфильтрованы, а ваш поисковый запрос будет выделен.
С помощью кнопки Найти можно еще раз выполнить поиск.
Начальный код в модуле Поток
В панель Код в Конструкторе объектов Поток добавлен ряд начальных операторов для форм VB и C#, чтобы упростить ссылки на общие классы, их методы и свойства.
В Редакторе скриптов предоставляются стандартные инструменты написания скриптов, такие как автозаполнение, проверка синтаксиса, списки выбора методов и свойств и т.д.
Информация об операторах, автоматически добавляемых в формы в Конструктор объектов Поток, содержится в исходном коде модуля Поток. Вы можете узнать больше об использовании скриптов в модуле Поток из раздела Работа со скриптами.
WebView2
В Конструктор объектов Поток добавлен элемент управления WebView2. Заменяя устаревший элемент управления WebBrowser, встроенный веб-браузер WebView2 предоставляет встроенные функции для использования файлов cookie, загрузки файлов, перехода назад, вперед и т.д.
Дополнительные сведения об элементе управления доступны в онлайн справке по элементу WebView2
LookupComboBox
В Конструктор объектов Поток добавлен элемент управления LookupComboBox.
Элемент управления LookupComboBox предоставляет простой метод применения справочной таблицы к ComboBox, позволяя сделать выбор из нескольких смежных или несмежных элементов в списке.
Элемент управления LookupComboBox можно использовать для столбцов с правилами проверки, чтобы раскрывающийся список автоматически устанавливался в ComboBox, делая верный список кодов доступным для выбора.
Дополнительные сведения об элементе управления доступны в онлайн справке по элементу LookupComboBox.
Элемент управления Query
В Конструктор объектов Поток добавлен элемент управленияQuery, позволяющий вводить пользовательский SQL для чтения данных из базы данных. Элемент управления Query также предоставляет возможность определять или, в большинстве случаев, автоматически генерировать SQL для обновления, вставки и удаления.
Дополнительные сведения об элементе управления доступны в онлайн справке по элементу Query.
ObjectButton
В Конструктор объектов Поток добавлен Элемент управления ObjectButton.
Элемент управления ObjectButton создает кнопку, которую можно использовать для запуска любого объекта Micromine Geobank, например, для запуска представления данных.
Дополнительные сведения об элементе управления доступны в онлайн справке по элементу ObjectButton.
StoredProc

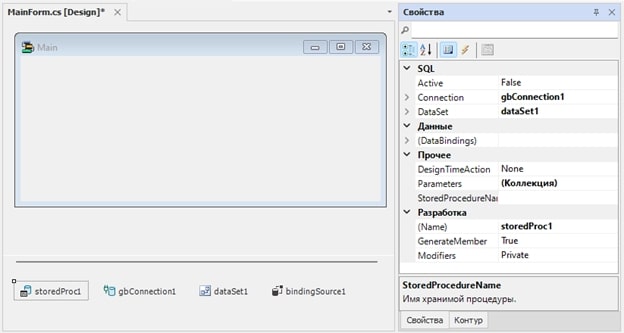

Элемент управления StoredProc в конструкторе объектов Поток позволяет обратиться к имеющейся в базе данных SQL Server хранимой процедуре и выполнить её. Свойства элемента управления StoredProc используются для установки параметров и свойств SQL для хранимой процедуры.
Элемент управления StoredProc используется для выполнения скрипта хранимой процедуры, который кроме выполнения действий может возвращать данные по одному или более запросам.
Дополнительные сведения об элементе управления StoredProc содержатся в онлайн справке по элементу StoredProc.
Уголь
В этом разделе представлен обзор новых функций и усовершенствований, связанных с модулем Уголь Micromine Geobank.
Micromine Geobank для геологов угольных месторождений
Предложение Micromine Geobank для геологов угольных месторождений
В приложении Micromine Geobank для геологов угольных месторождений (бета-версия) предлагаются определенные функции, такие как импорт LAS, корректировка глубины и визуализация для геологов, проводящих каротаж в полевых условиях. Эти действия можно производить в новом модуле Данные по углю с лицензией по подписке.
Приложение использует локальные базы данных (установка SQL Server не требуется). При обнаружении модуля Данные по углю во время первого запуска эти базы данных создаются с использованием резервных копий из C:\ProgramData\Micromine\Geobank\Deployment.
Файлы резервных копий из папки C:\ProgramData\Micromine\Geobank\Deployment восстанавливаются в экземпляр (LocalDb)\SQL2019 SQL LocalDB: Field_Coal_Config.bak и Field_Coal_Model.bak.
Диспетчер синхронизации
Диспетчер синхронизации
Все метаданные, определяющие операции синхронизации в Диспетчере синхронизации, управляются в центральной базе данных и хранятся там. Дочерние базы данных связаны с этими определенными Операциями. Вы можете определить и подключить новые версии, если будут необходимы изменения.
Во время обновления базы данных содержимого до версии 23.0 в схему GB будут добавлены структуры данных, необходимые для Диспетчера синхронизации.
Синхронизация

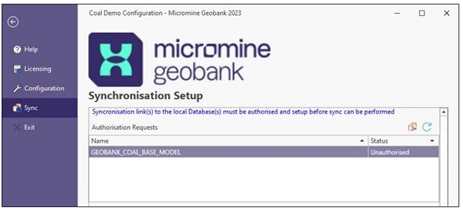

Настройка синхронизации дочерней системы с центральной системой для Micromine Geobank для геологов угольных месторождений выполняется в фоновом меню (вкладка Файл в ленточном интерфейсе).
Рабочий процесс будет следующим: запросите авторизацию, получите одобрение, выберите нужную из доступных операций, затем установите ссылку на локальную базу данных.
При настройке канала синхронизации первым шагом будет отправка запроса на авторизацию из дочерней базы данных в центральную базу данных. После авторизации можно создать и использовать ссылку.
Имена таблиц данных

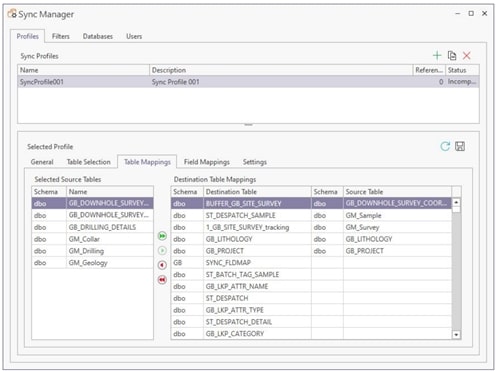

Диспетчер синхронизации (в бета-версии для работы с данными по углю) позволяет определять сопоставления таблиц и полей между центральной и дочерними базами данных, здесь также учитываются различия в именовании. Все поля в выбранных таблицах должны иметь один эквивалент.
В Диспетчере синхронизации для центральной базы данных (к которой подключаются дочерние базы данных) можно использовать имя, заданное пользователем, чтобы ее было легко идентифицировать.
SQL-фильтры
Диспетчер синхронизации (в настоящее время только бета-версия для работы с данными по углю) использует заданные пользователем фильтры на основе SQL для возврата списков первичных ключей записей, для которых выполняется действие синхронизации.
Фильтры, заданные в Диспетчере синхронизации проверяются во время создания. Фильтры можно редактировать до тех пор, пока они не будут использованы для определения операции синхронизации, в этот момент они будут заблокированы. Можно задать и использовать новые версии.
Диспетчер данных полевых работ

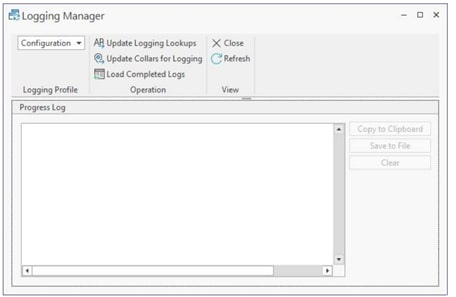

Диспетчер данных полевых работ
Предложение Micromine Geobank для геологов угольных месторождений (в данный момент находится в стадии бета-тестирования) включает в себя инструмент Диспетчер данных полевых работ, предназначенный в настоящее время для работы с данными в стандартном австралийском формате CoalLog.
Во время обновления базы данных до версии 23.0 в схему Micromine Geobank добавляются структуры данных, необходимые для Диспетчера данных полевых работ.
Метаданные, используемые Диспетчером данных полевых работ, хранятся в наборе таблиц “DT…” (передача данных) в схеме Geobank для модели базы данных. Эти таблицы создаются при обновлении до версии 23.0.
Синхронизация данных полевых работ
Инструмент Диспетчер данных полевых работ (в настоящее время только в бета-версии для работы с данными по углю) облегчает передачу данных для опций Обновить справочники для Профиля полевых работ и Обновить устья для Профиля полевых работ из Micromine Geobank в Micromine Geobank для полевых работ, а затем Загрузить завершенные журналы из Micromine Geobank для полевых работ обратно в Micromine Geobank.

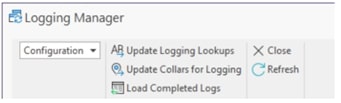

В ленточном интерфейсе Диспетчера данных полевых работ вы можете выбрать профиль и опции для отправки запланированных данных и обновленных поисковых запросов, а таже для получения завершенных журналов.
В настоящее время эти опции доступны только для бета-пользователей приложения Micromine Geobank для геологов угольных месторождений.

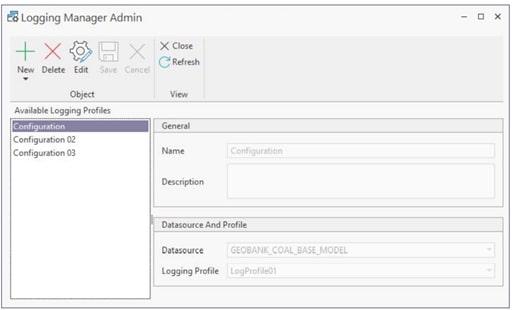

Администратор диспетчера данных полевых работ
Инструмент Администратор диспетчера данных полевых работ (в бета-версии для работы с данными по углю) позволяет выбирать Профили журналов, определенные в Micromine Geobank для полевых работ, и настроить ссылку для передачи данных между источником данных (базой данных Micromine Geobank) и Профилем полевых работ.
В Диспетчере данных полевых работ (бета-версия для работы с данными по углю) для связи между Micromine Geobank и Профилем полевых работ можно присвоить имя, определенное администратором, чтобы пользователи могли легко распознавать и выбирать нужные сведения.
В настоящее время эта функция доступна только для бета-пользователей предложения Micromine Geobank для геологов угольных месторождений.
